HYDRAULIKSCHWENKARME
Hydraulikschwenkarm LH-20
LH-20
LH-20 90°
Artikelnummer
0802001
0802001-90
Rohrlänge
200 mm
200 mm
Gesamtlänge
290 mm
290 mm
Mitte Befestigung – Kappe
ca. 115 mm
ca. 115 mm
Gesamthöhe
ca. 132 mm
ca. 150 mm
Betriebsdruck
315 bar max.
315 bar max.
Schlauchanschluss
1″ IG unten
1″ IG 90° vorn
Kupplungsanschluss
1″ AG
1″ AG
Schwenkbereich
360°
360°
Gewicht
3,2 kg
3,5 kg
Hydraulikschwenkarm LH-65
LH-65
LH-65 90°
Artikelnummer
0806501
0806501-90
Rohrlänge
650 mm
650 mm
Gesamtlänge
740 mm
740 mm
Mitte Befestigung – Kappe
ca. 115 mm
ca. 115 mm
Gesamthöhe
ca. 132 mm
ca. 150 mm
Betriebsdruck
315 bar max.
315 bar max.
Schlauchanschluss
1″ IG unten
1″ IG 90° vorn
Kupplungsanschluss
1″ AG
1″ AG
Schwenkbereich
360°
360°
Gewicht
4,6 kg
4,9 kg
Hydraulikschwenkarm LH-35
LH-35
LH-35 90°
Artikelnummer
0803501
0803501-90
Rohrlänge
350 mm
350 mm
Gesamtlänge
440 mm
440 mm
Mitte Befestigung – Kappe
ca. 115 mm
ca. 115 mm
Gesamthöhe
ca. 132 mm
ca. 150 mm
Betriebsdruck
315 bar max.
315 bar max.
Schlauchanschluss
1″ IG unten
1″ IG 90° vorn
Kupplungsanschluss
1″ AG
1″ AG
Schwenkbereich
360°
360°
Gewicht
3,6 kg
3,9 kg

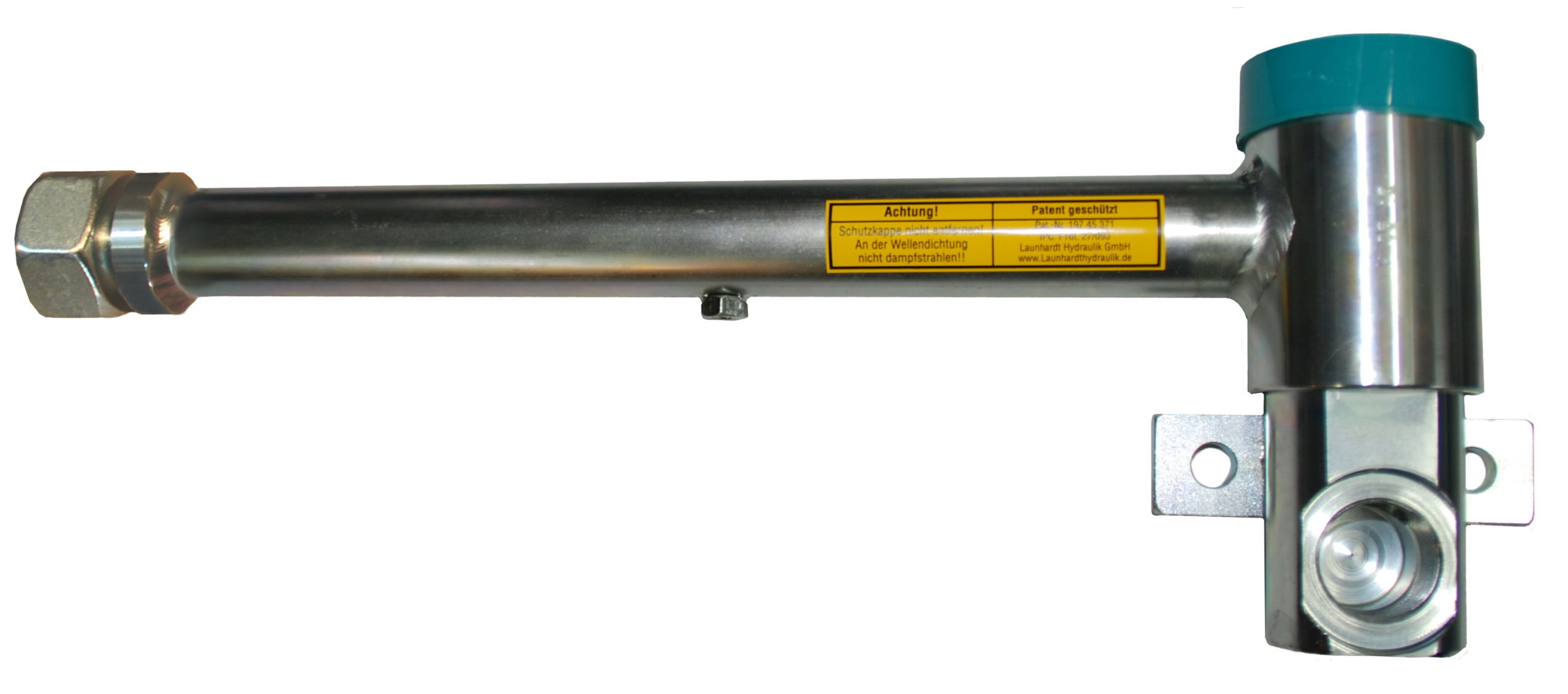

Hydraulikschwenkarm LH-35 25S
LH-35 25S
LH-35 25S 90°
Artikelnummer
0803502
0803502-90
Rohrlänge
350 mm
350 mm
Gesamtlänge
445 mm
445 mm
Mitte Befestigung – Kappe
ca. 115 mm
ca. 115 mm
Gesamthöhe
ca. 132 mm
ca. 150 mm
Betriebsdruck
315 bar max.
315 bar max.
Schlauchanschluss
1″ IG unten
1″ IG 90° vorn
Kupplungsanschluss
25S Überwurfmutter
25S Überwurfmutter
Schwenkbereich
360°
360°
Gewicht
3,6 kg
3,9 kg
Hydraulikschwenkarm LH-45
LH-45
LH-45 90°
Artikelnummer
0804501
084501-90
Rohrlänge
450 mm
450 mm
Gesamtlänge
535 mm
535 mm
Mitte Befestigung – Kappe
ca. 115 mm
ca. 115 mm
Gesamthöhe
ca. 132 mm
ca. 150 mm
Betriebsdruck
315 bar max.
315 bar max.
Schlauchanschluss
1″ IG unten
1″ IG 90° vorn
Kupplungsanschluss
1″ AG
1″ AG
Schwenkbereich
360°
360°
Gewicht
4,0 kg
4,3 kg
Kugelgelagerter Hydraulikschwenkarm LH-K 35
LH-K 35
Artikelnummer
0803501-K
Rohrlänge
350 mm
Gesamtlänge
435 mm
Mitte Befestigung
ca. 105 mm
Gesamthöhe
ca. 124 mm
Betriebsdruck
250 bar max.
Schlauchanschluss
1″ IG unten
Kupplungsanschluss
1″ AG
Schwenkbereich
360°
Gewicht
3,3 kg
DIE PRODUKTE
02.
Aus Erfahrung wissen wir, dass es wirtschaftlicher ist die Dichtungselemente an die Hydraulikkomponenten anzupassen.
03.
Eine kurzfristige Fertigung von Kolbenstangen ist möglich für z.B. Baumaschinen, Stapler, Industriezylinder, Bergbau/Tunnelbau, Kommunalzylinder.
04.
Der Launhardt Hydraulik-Schwenkarm ist seit 2002 patentiert, und über 20.000 Fahrzeuge sind bereits damit ausgerüstet.
